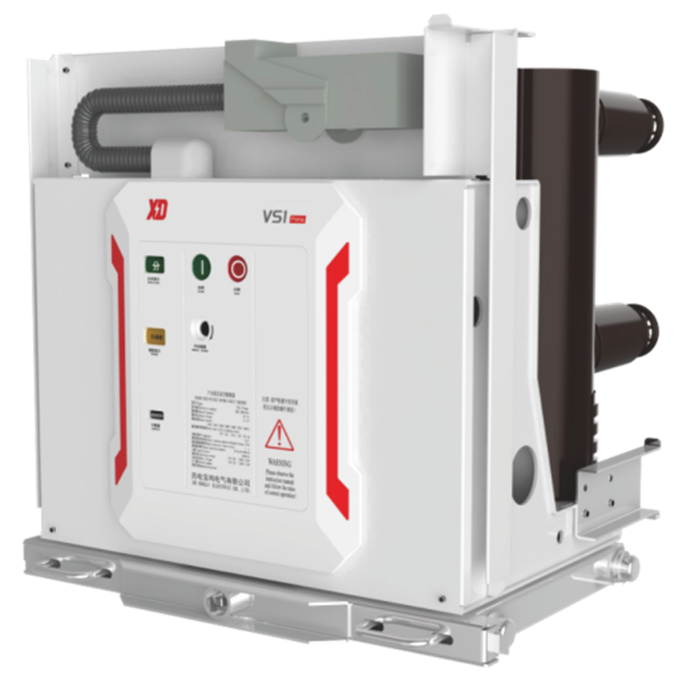

VS1 Prime-12系列戶內交流高壓真空斷路器
概述
加強版VS1產品，標準型中壓斷路器產品，采用模塊化彈簧操動機構，機械穩定性高。具有體積小、開斷能力強、絕緣強度高無污染等優點。
適用于三相交流50Hz、額定電壓12kV及以下的配電系統。
產品特點
u 備E2-C2-M2級高標準斷路器性能。
u 在規定的容性電流開斷型式試驗中具備極低的重?fù)舸┞省?/span>
u 機械壽命20000次，5000次內可進行免維護，適合頻繁操作。
u 耐腐蝕性能高。機構內部關鍵零部件采用先進的表面處理，抗污、抗腐蝕能力優越。
u 導電性能好。采用先進工藝控制導電回路零部件鍍層質量和厚度，確保低的回路電阻。
u 維護簡潔方便。單元式的操作機構，制造精度高，維護方便。
u 通流裕度大。通過權威檢測機構的溫升試驗。
u 性能穩定。國內一流的全自動裝配、檢測生產線及專用工裝保證產品性能和一致性。
u 斷路器零件加工、裝配精度高，互換性好。
主要技術參數
序號 |
參 數 名 稱 |
單位 |
數 值 |
1 |
額定電壓 |
kV |
12 |
2 |
額定頻率 |
Hz |
50/60 |
3 |
額定絕 緣水平 |
1min工頻耐壓 |
kV |
42 |
額定雷電沖擊耐壓 |
75 |
4 |
額定電流 |
A |
630 |
1250 |
1600 |
2000 |
2500 |
3150 |
4000 |
5 |
額定短路開斷電流 額定熱穩定電流 （有效值） |
kA |
20 |
|
|
|
|
|
|
25 |
25 |
25 |
|
|
|
|
|
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
|
|
40 |
40 |
40 |
40 |
40 |
40 |
6 |
額定短路關合電流（峰值） 額定動穩定電流 （峰值） |
kA |
50 |
|
|
|
|
|
|
63 |
63 |
63 |
|
|
|
|
|
80 |
80 |
80 |
80 |
80 |
|
|
100 |
100 |
100 |
100 |
100 |
100 |
7 |
額定短路電流開斷 次數 |
次 |
30 |
8 |
額定熱穩定時間 |
s |
4 |
9 |
額定操作順序 |
O-0.3s-CO-180s-CO |
10 |
機械壽命 |
次 |
20000 |
11 |
額定單個電容器組開斷電流 |
A |
630 |
12 |
額定背對背電容器組開斷電流 |
A |
400 |
