概述

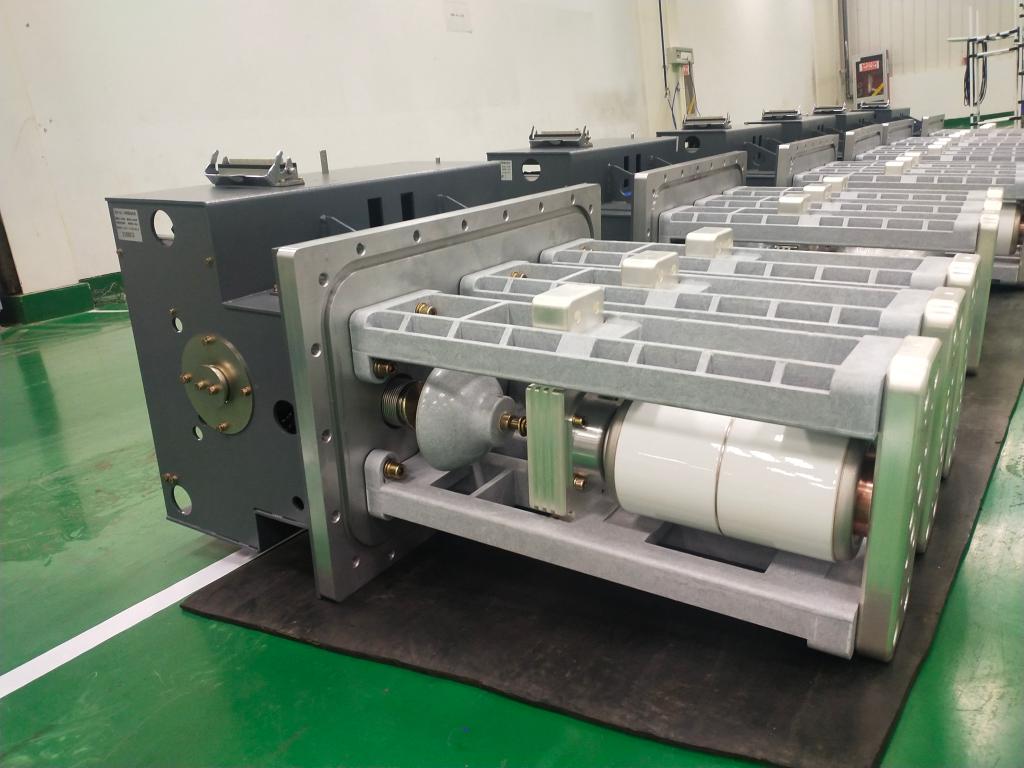

該斷路器是三相交流50Hz, 額定電壓40.5kV的戶內高壓配電裝置,配裝于XGN46-40.5(Z)箱式氣體絕緣金屬封閉開關設備,可供工礦企業、發電廠及變電站作電氣設施的控制和保護之用。
產品特點
u 前后布置、橫擔式結構，散熱性能好；
u 配合氣箱密封性能好；
u 機械壽命、電壽命長；
u 絕緣性能強，可在低SF6氣壓下等工況下可靠運行。
主要技術參數
序號 |
項 目 |
單位 |
參 數 |
1 |
額定電壓 |
kV |
40.5 |
2 |
額定頻率 |
Hz |
50 |
3 |
額定電流 |
A |
1250-2500 |
4 |
1min工頻耐壓 |
對地、相間 |
kV |
95 |
真空斷口 |
118 |
5 |
雷電沖擊耐受電壓 |
對地、相間 |
kV |
185 |
真空斷口 |
215 |
6 |
額定短時耐受電流（4s） |
kA |
25-31.5 |
7 |
額定峰值耐受電流 |
kA |
63-80 |
8 |
額定短路開斷電流 |
kA |
25-31.5 |
