概述

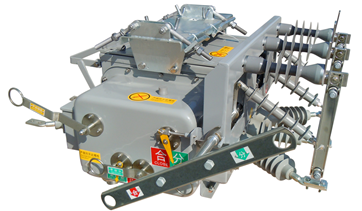

ZW20-12型戶外高壓真空斷路器為額定電壓12kV，三相交流50(60)Hz的戶外高壓開關設備，可作為分?jǐn)?、關合負荷電、過載電流及短路電流之用。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場合。產品符合GB/T 1984-2014標準。
ZW20-12 真空斷路器能夠滿足電網在運行狀態下系統各種保護的操作要求，包括在關合和開斷短路電流的場合下具有極為優良的操作性能。產品完全滿足自動重合閘的要求，并具有極高的操作可靠性與電氣使用壽命。
產品特點
u 完全滿足配網自動化設備；
u 實現“四遙”功能，支持以太網或4G通訊；
u 與控制器及PT配合可實現重合器功能；
u 與零序互感器、控制器及PT配合可實現“看門狗”功能；
u 彈簧機構，手動或電動操作簡單；
u 低溫達-25℃使用需求；
u 滿足國網一二次融合產品需求。
主要技術參數
序號 |
項 目 |
單位 |
參 數 |
1 |
額定電壓 |
kV |
12 |
2 |
額定頻率 |
Hz |
50 |
3 |
額定電流 |
A |
630 |
4 |
1min工頻耐壓 |
對地、相間 |
kV |
42 |
真空及隔離斷口 |
48 |
5 |
雷電沖擊耐受電壓 |
對地、相間 |
kV |
75 |
真空及隔離斷口 |
85 |
6 |
額定短時耐受電流（4s） |
kA |
25 |
7 |
額定峰值耐受電流 |
kA |
63 |
8 |
額定短路開斷電流 |
kA |
25 |
