概述

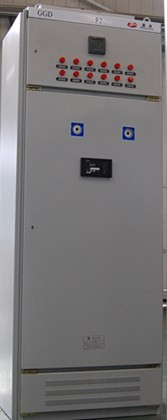

GGD型交流低壓配電柜通用于發電廠、變電站、廠礦企業等電力用戶的交流50HZ，額定工作電壓380，額定工作電流至4000A的配電系統，做為動力，照明及配電設備的電能轉換，分配與控制之用。
產品特點
u 柜架用8MF冷彎型銅局部焊接組裝而成，模數化安裝孔，通用系數高，可以使工廠實現予生產，縮短生產周期；
u 柜體自下而上形成一個自然通風道，散熱性能好；
u 按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分割尺寸，使整體美觀大方、面目一新；
u 柜門用轉軸式活動鉸鏈與柜架相連，安裝，拆卸方便；
u 柜內的安裝件與柜架間用花螺釘連接，整柜構成完整的接地保護電路；
u 柜體面漆選用聚脂桔形烘漆，附著力強，質感好；
u 防護等級為IP30，特殊要求防護等級可按用戶要求。
主要技術參數
序號 |
名 稱 |
單位 |
參 數 |
1 |
額定電壓 |
V |
380 |
2 |
額定電流 |
A |
600，1000，1500，2000，2500，3150，4000 |
3 |
額定短路開斷電流 |
kA/1s |
15，30，50 |
4 |
額定短時耐受電流 |
kA/1s |
15，30，50 |
5 |
額定峰值耐受電流 |
kA |
30，63，105 |
