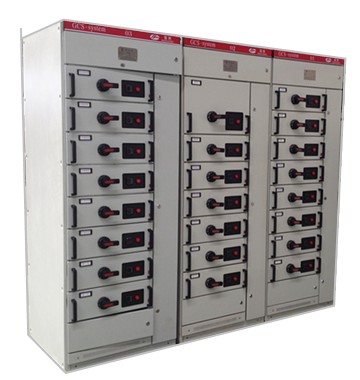

概述
GCS型低壓開關柜適用于發電廠、石油化工、冶金、紡織、高層建筑等行業低壓配電系統的動力、配電和電動機控制中心等的電能轉換、分配與控制用。
產品特點
u 與傳統產品相比，具有更多優越性，其技術水平達到國內先進水平；
u 設計緊湊，功能單元系列化，能以較小的空間能容納較多的功能單元；
u 各功能單元相互獨立，不因某一單元的故障影響其它單元，保證供電可靠性；
u 采用標準模塊設計，結構通用性強，組裝靈活，以25mm為模數的C型材能滿足多種功能單元組合，方便靈活；
u 采用高強度阻燃性工程塑料組件，有效加強防護安全性能；
u 裝配便捷：不需要特殊復雜工具；
u 維修方便，不停電情況下實現抽屜單元的檢修。
主要技術參數
序號 |
名 稱 |
單位 |
參 數 |
1 |
主電路額定電壓 |
V |
AC380(660) |
2 |
輔助電路 額定電壓 |
AC |
220,380 |
DC |
110,220 |
3 |
額定頻率 |
Hz |
50(60) |
4 |
額定絕緣電壓 |
V |
660（1000） |
5 |
額定電流 |
A |
水平母線≤4000，垂直母線≤1000 |
6 |
母線額定短時耐受電流 |
kA/1s |
50,80 |
7 |
母線額定峰值耐受電流 |
kA/1s |
105，175 |
8 |
工頻試驗電壓 |
V/1min |
主電路2500，輔助電路1760 |
